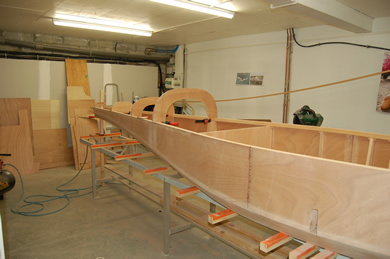

Mise en place des cardres supérieurs C7, C8 et C9

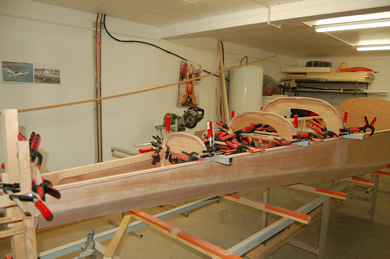

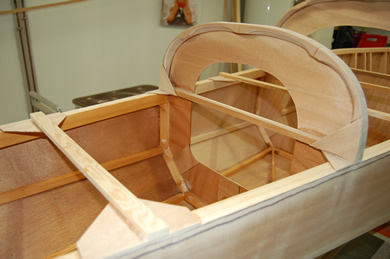

Cadres collés, renforts avec baguettes et goussets

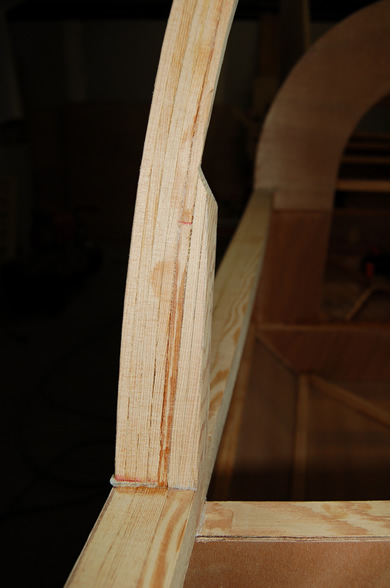

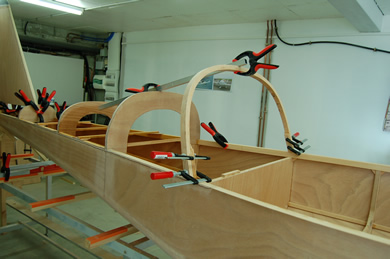

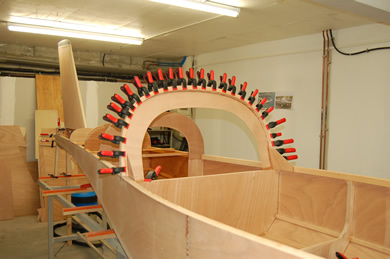

Mise en place du cadre de verrière C6

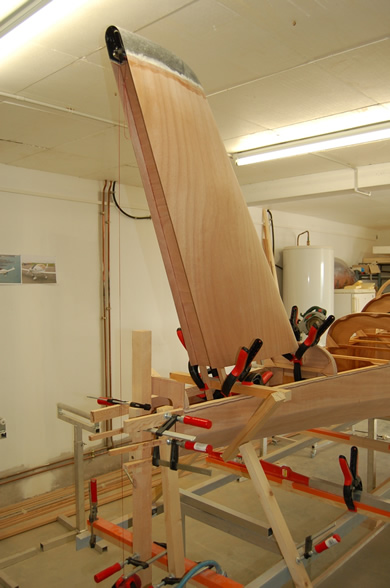

Mise en place de la dérive

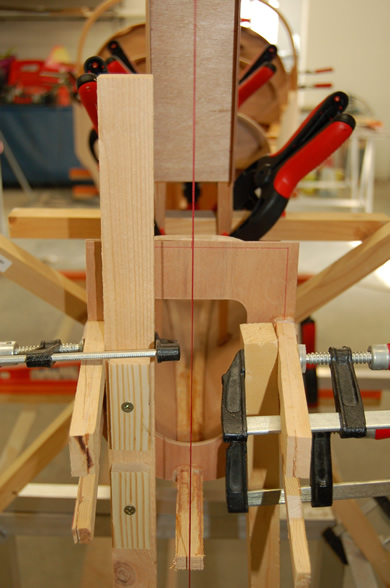

Alignement de la dérive au fil à plomb

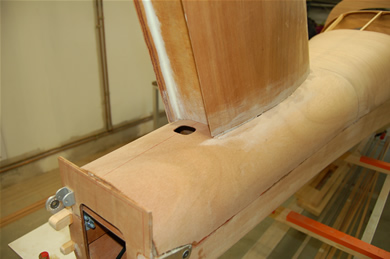

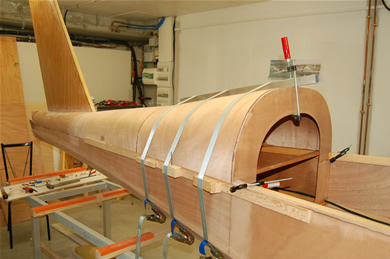

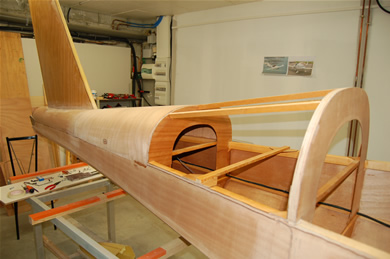

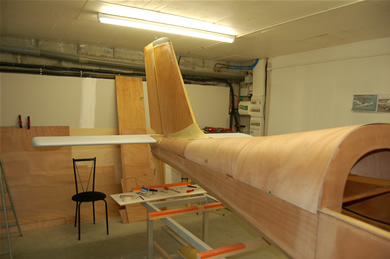

Mise en forme du coffrage arrière mouillé.

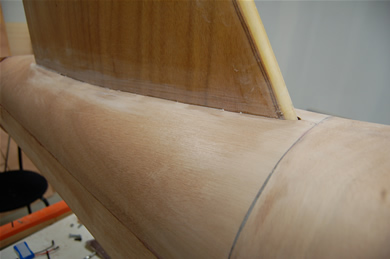

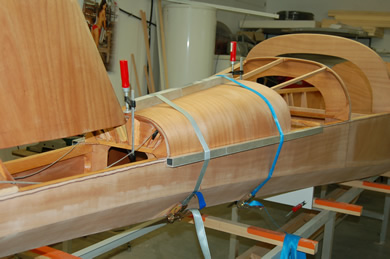

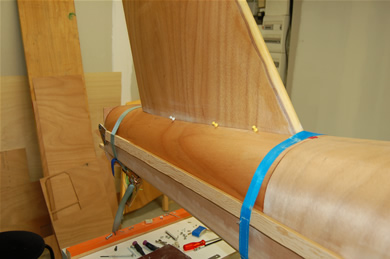

Mise en forme du coffrage C10 mouillé

Détails du coffrage de C10

Et on continue !

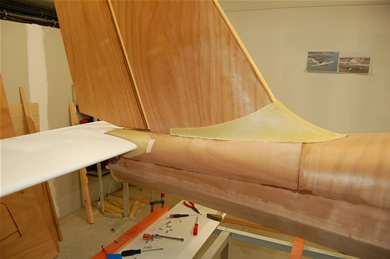

Je présente les karmans moulés d'origine.... leur ajustage ne me plait pas (ils on certainement été réalisé avec l'ancien profil), je vais donc refaire un moule

Le nouveau carman en carbone

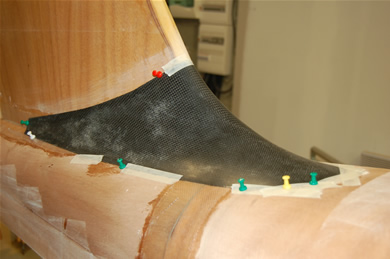

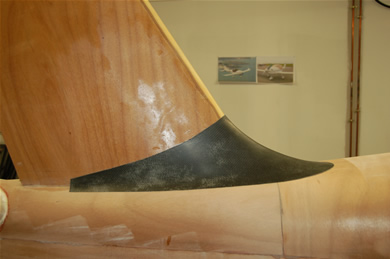

Collage du carman

Collage des carmans de stab

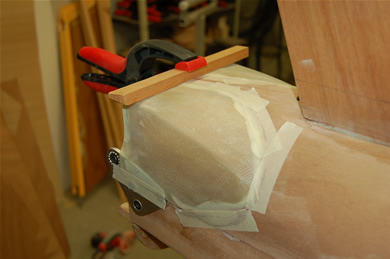

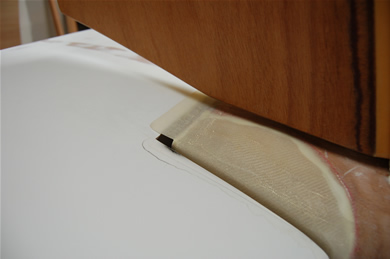

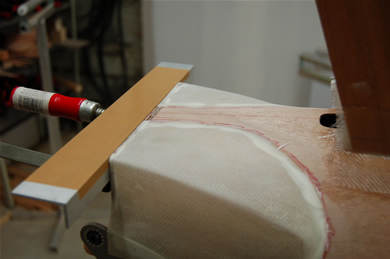

Pose d'un "moule" pour strat d'une lèvre de raccord avec le stab.

Renfort des raccords de coffrage (2 couches verre 160gr)

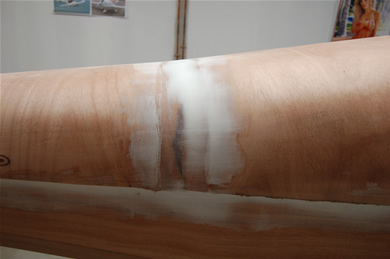

Raccords mastiqués

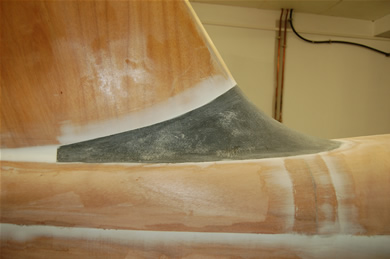

Carman mastiqué

Carmans stab finis avec la lèvre.

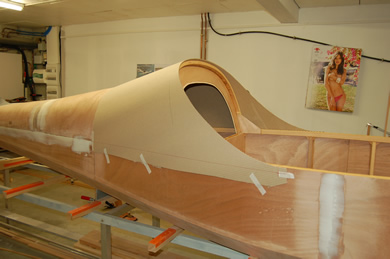

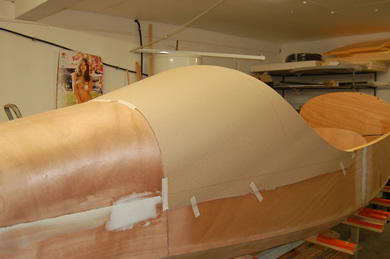

Gabarit du coffrage C6

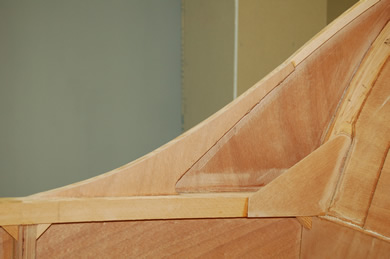

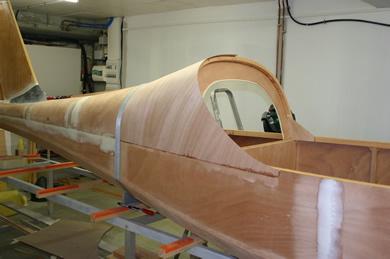

Coffrage de C6

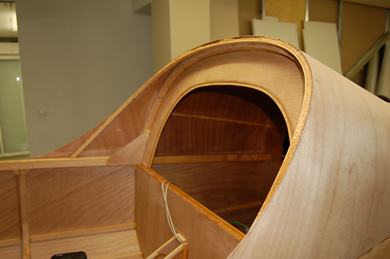

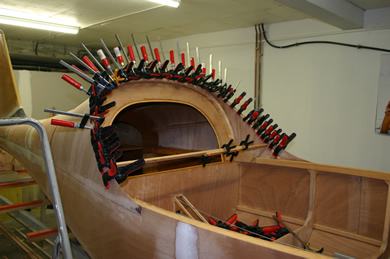

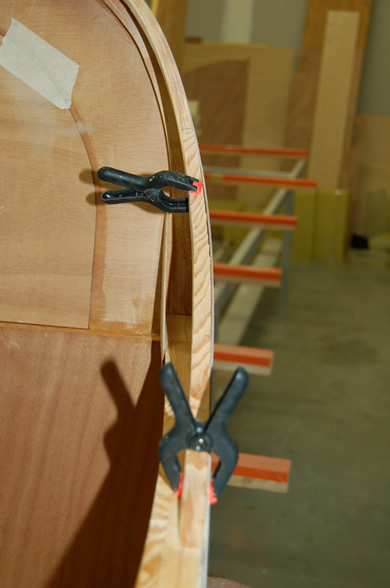

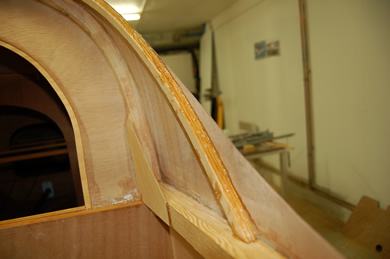

Mise en place du lamellé collé de verrière, 1 baguette à la fois.

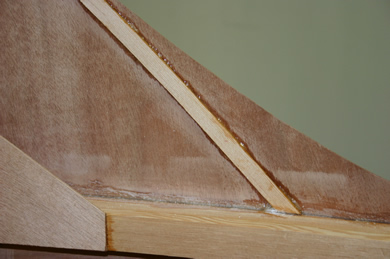

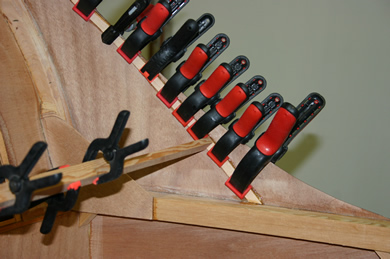

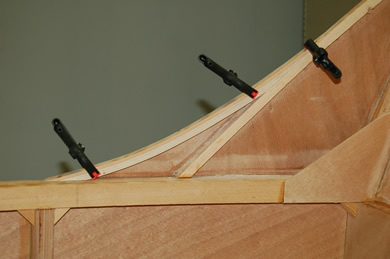

Détail de collage de la première baguette

La première à été mouillée pour eviter de trop déformer le CP

Lamellé fini

Reste à poncer !

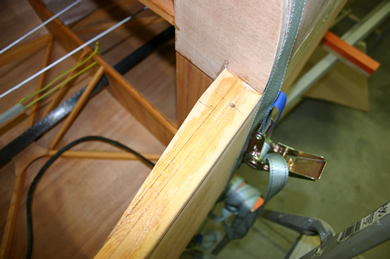

Détail du renfort et perçage du support de ceinture arrière.

Pose du lamellé collé de bord de verrière et de son cp

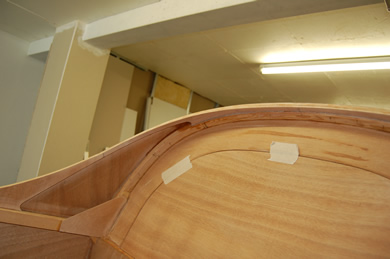

Pose d'un cp de finition sur le haut de C6

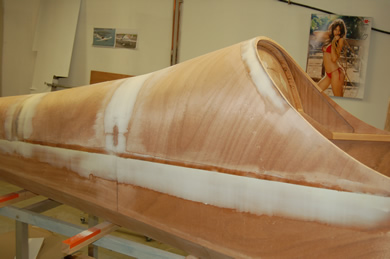

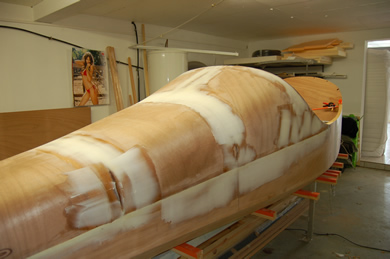

Masticage grossier au microballon.

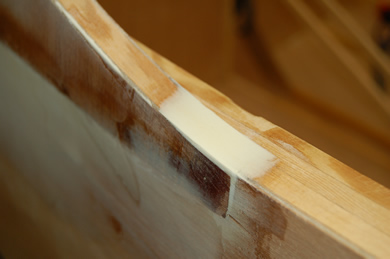

masticage du bord de verrière

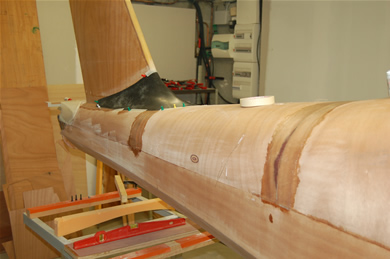

Masticage pour prépartion à la strat de finition

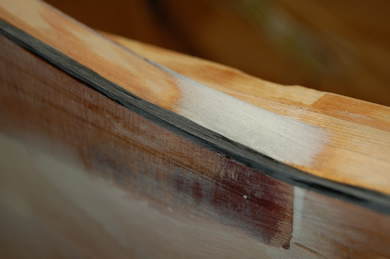

Renfort en mêches carbone des angles vifs.

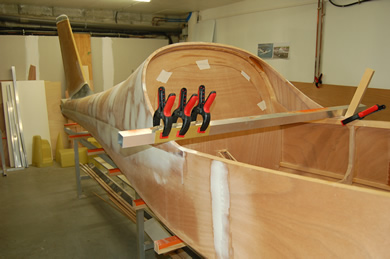

Ponçage de la portée du bacquet de verrière.

Marouflage en verre 106gr

Marouflage terminé

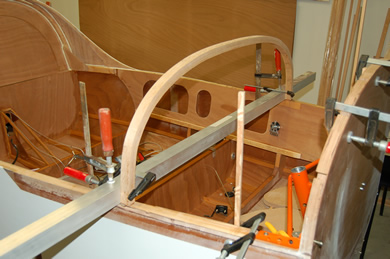

Collage de l'arceau tableau de bord

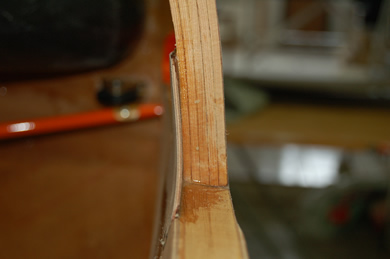

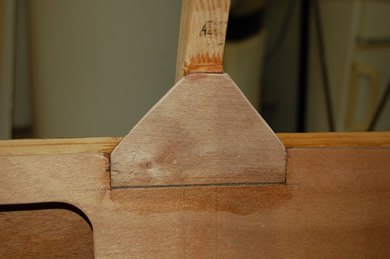

Gousset de l'arceau tableau

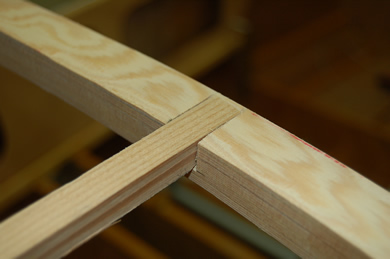

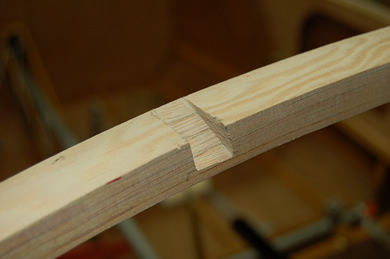

Encoche pour les baguettes du dessus

Baguette en place

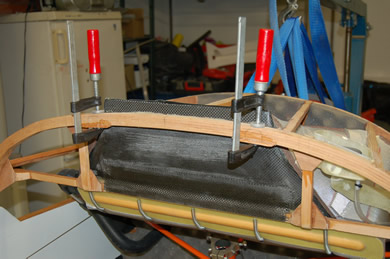

Renfort du lamellé collé au niveau de la fixation haute du réservoir.

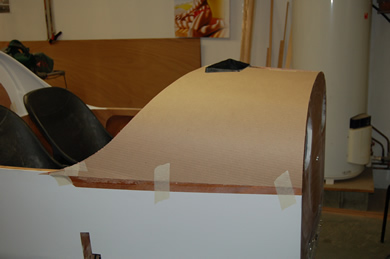

Découpe du gabarit en carton

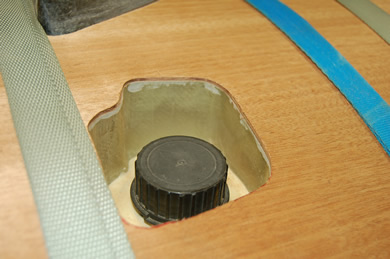

Traçage et découpe de la trappe de remplissage.

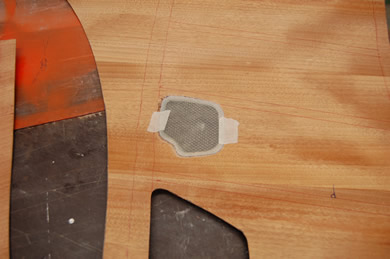

Collage d'une plaque de strat verre (300gr) sous le coffrage

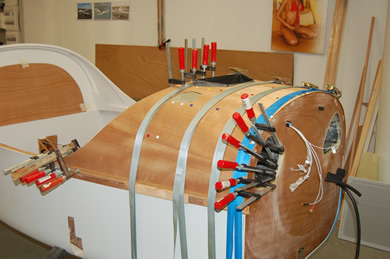

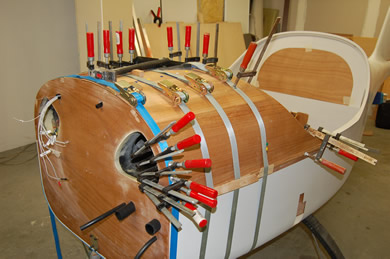

Collage d'un demi coffrage

Le lendemain coffrage de l'autre moitié

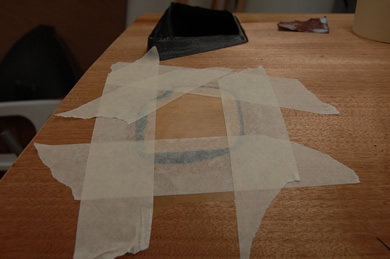

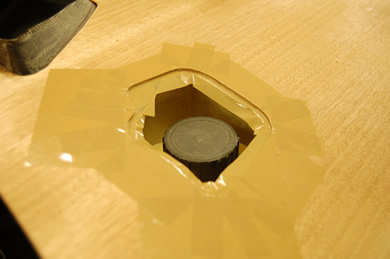

Découpe de la strat verre pour garder 5mm autour et masquage.

Moulage en place de la trappe balsa + verre + mêches carbone autour

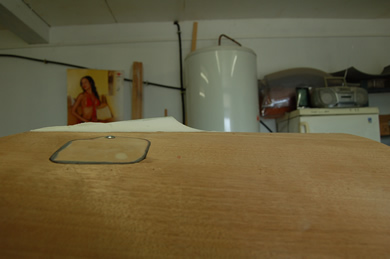

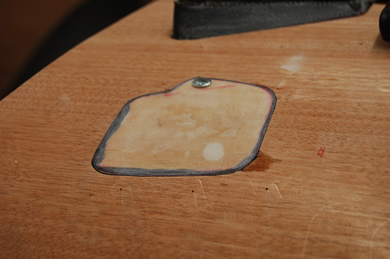

Trappe terminée, 10gr complète !

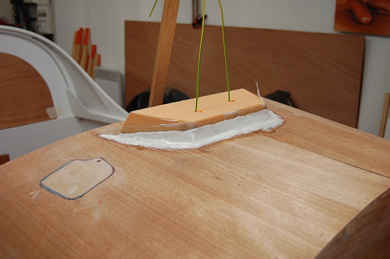

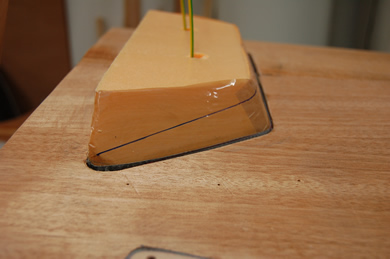

Réalisation d'une forme en styro

Strat de la forme en verre

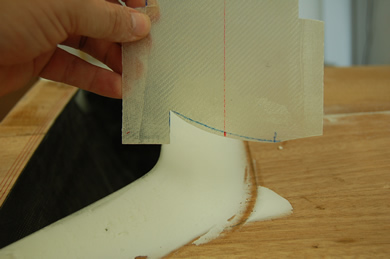

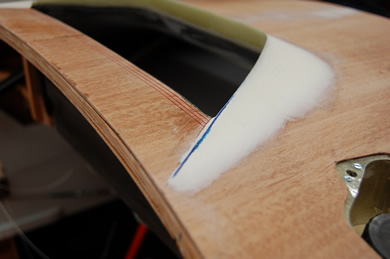

Réalisation d'un gabarit pour le masticage microballon

Vue de profil

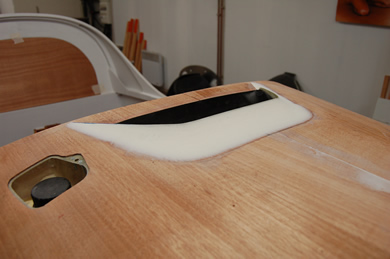

Masticage terminé

Vue de l'arrière

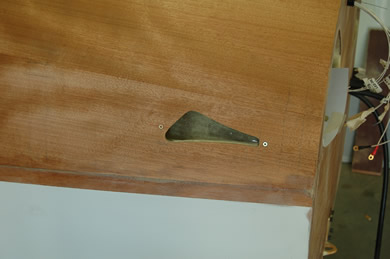

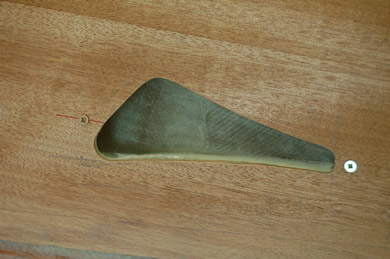

Collage de la prise naca d'aération cabine

Positionnement de la naca

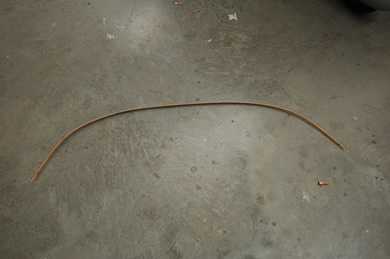

Latte du lamellé après mouillage et séchage en place.

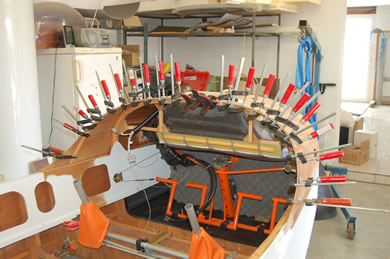

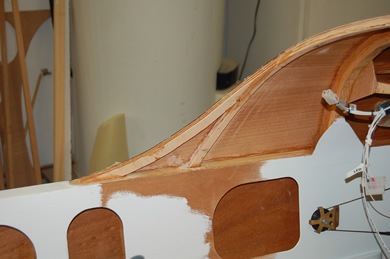

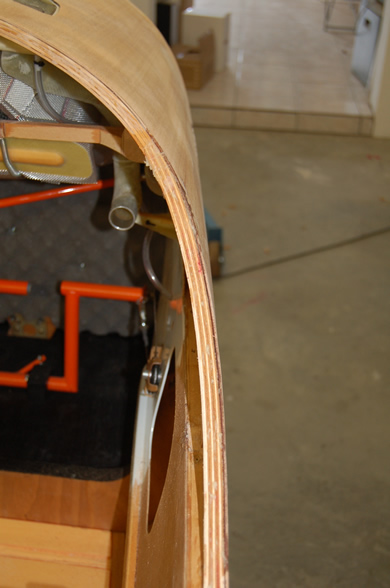

Réalisation du lamellé, 4 lattes collées une par une.

Rajout du bout de lamellé de côté

Fermeture de la bordure avec découpe pour support de tableau

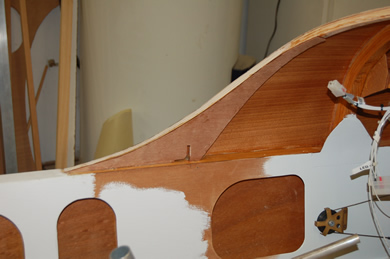

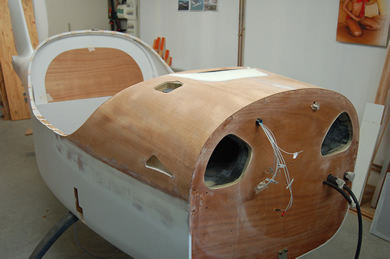

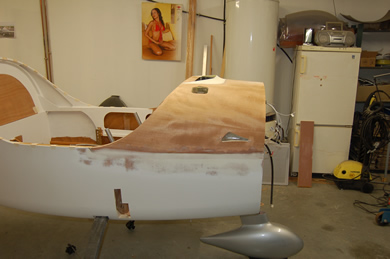

Le coffrage avant fini

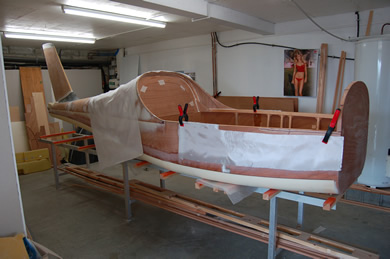

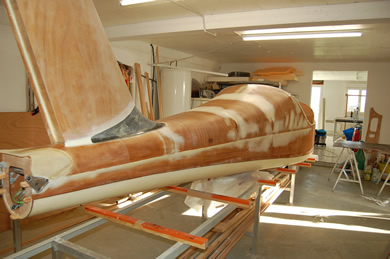

Strat en verre 106gr

Mise en apprêt du dessus

Ca y est, c'est fini !!!!
